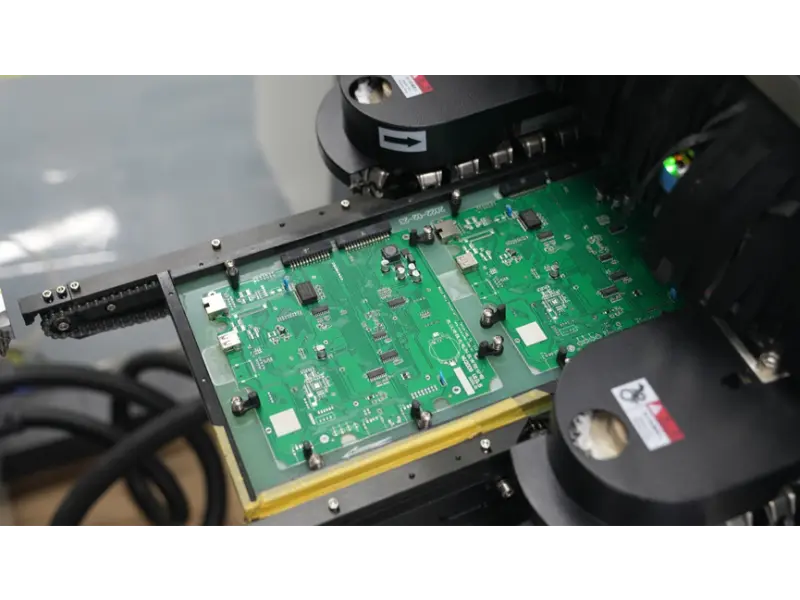

पीसीबीए गुणवत्ता पर सोल्डरिंग तापमान

पीसीबीए विनिर्माण, सोल्डरिंग गुणवत्ता, यह इस बात पर भरोसा करने में सक्षम होने का एक बड़ा हिस्सा है कि आप जो बनाते हैं वह अच्छा है और चारों ओर बिजली भेजने में मदद करता है, और यह सुनिश्चित करता है कि भविष्य में सब कुछ ठीक चलता रहे। सभी सोल्डरिंग मापदंडों में तापमान नियंत्रण सबसे महत्वपूर्ण हिस्सा है। गलत सोल्डरिंग तापमान से छिपा हुआ दोष पैदा हो जाएगा जिससे उत्पाद का जीवन छोटा हो जाएगा और प्रदर्शन कम अच्छा हो जाएगा।

एक पेशेवर PCBA फ़ैक्टरी के रूप में,सनसम पीसीबीएसोल्डरिंग तापमान पर सख्त नियंत्रण रखता हैएसएमटी और टीएचटी प्रक्रियाएं, इस प्रकार यह गारंटी देता है कि विभिन्न उद्योगों में ग्राहक उत्पाद एसएमटी और टीएचटी असेंबली प्रक्रिया में स्थिर, दोहराने योग्य और उच्च गुणवत्ता वाले होंगे।

सोल्डरिंग तापमान और पीसीबीए विनिर्माण

सोल्डरिंग तापमान इस बात पर प्रभाव डालता है कि सोल्डर पेस्ट कैसे पिघलता है, गीला होता है और घटक और पीसीबी पैड के साथ बॉन्ड बनाता है। रीफ़्लो सोल्डरिंग या वेव सोल्डरिंग, घटक प्रकारों, पीसीबी सामग्री और सोल्डर मिश्र धातुओं के लिए तापमान को आकार देना होगा।

बहुत ठंडा होने के कारण, सोल्डर पिघलेगा नहीं या पैड पर अच्छी तरह चिपक नहीं पाएगा, इसलिए जोड़ कमज़ोर हो सकता है। यदि तापमान बहुत अधिक हो जाता है, तो हिस्से और पीसीबी गर्मी से क्षतिग्रस्त हो जाएंगे, उनकी निर्भरता कम हो सकती है और वे तुरंत विफल हो सकते हैं।

इसलिए सही सोल्डर जोड़ों को प्राप्त करने और चीजों को विद्युत और यांत्रिक रूप से स्वस्थ रखने के लिए उचित तापमान नियंत्रण महत्वपूर्ण है।

गलत सोल्डरिंग तापमान के प्रभाव

1. कम सोल्डरिंग तापमान जोखिम

सोल्डरिंग तापमान कम है:

खराब सोल्डर गीलापन हो सकता है

कोल्ड सोल्डर जोड़ हो सकते हैं, जिससे रुक-रुक कर विद्युत कनेक्शन हो सकता है

इससे सर्किट संपर्क प्रतिरोध में वृद्धि हो सकती है

इसमें दीर्घकालिक विश्वसनीयता की गंभीर कमी है

ये समस्याएँ उच्च घनत्व वाले एसएमटी बोर्डों और बारीक पिच घटकों के लिए बहुत महत्वपूर्ण हैं।

2. अत्यधिक सोल्डरिंग तापमान जोखिम

सोल्डरिंग के अधिक गर्म होने के कारण:

पीसीबी डेलैमिनेशन/पैड लिफ्ट

घटक क्षति, अधिकतर आईसी और प्लास्टिक पैकेज

इंटरमेटेलिक यौगिक बहुत अधिक बढ़ता है और सोल्डर जोड़ों को कमजोर बनाता है

बहुत अधिक गर्म होने और समय से पहले टूटने की संभावना अधिक होती है

मल्टीलेयर पीसीबी और गर्मी संवेदनशील घटकों के लिए विशेष रूप से खतरनाक।

रीफ़्लो सोल्डरिंग तापमान प्रोफ़ाइल: एक प्रमुख नियंत्रण बिंदु

एसएमटी असेंबली में रीफ्लो सोल्डरिंग तापमान एक मूल्य नहीं है, बल्कि एक नियंत्रित तापमान प्रोफ़ाइल है, जो आमतौर पर इस प्रकार है:

पहले से गरम क्षेत्र:अचानक गर्मी के झटके से बचने के लिए तापमान में धीरे-धीरे वृद्धि करें

सोख क्षेत्र:तापमान स्थिरीकरणकर्ता और फ्लक्स उत्प्रेरक

रिफ़्लो (पीक) ज़ोन:सोल्डर पेस्ट पूरी तरह पिघल जाता है और जोड़ बनाता है

शीतलन क्षेत्र:संयुक्त शक्ति नियंत्रण

परसनसम पीसीबीए, प्रत्येक उत्पाद को पीसीबी की मोटाई, घटकों के लेआउट और सोल्डर मिश्र धातु द्वारा सामग्री पर अधिक दबाव डाले बिना सर्वोत्तम सोल्डर संयुक्त गठन के लिए अनुकूलित किया जाता है।

सोल्डरिंग तापमान नियंत्रण के लिए SUNSAM PCBA का दृष्टिकोण

सनसम पीसीबीए हर समय सोल्डरिंग की समान गुणवत्ता चाहता है, इसलिए इसमें उत्पादन की प्रत्येक पंक्ति के लिए तापमान नियंत्रण होता है:

सटीक नियंत्रण रीफ़्लो ओवन (मल्टी-ज़ोन तापमान)

वास्तविक समय तापमान निगरानी और डेटा लॉगिंग

थर्मल प्रोफाइलिंग उपकरण के माध्यम से प्रोफ़ाइल सत्यापन

जटिल बोर्ड और विशेष तत्व (बीजीए, क्यूएफएन, एलजीए) इंजीनियरिंग समीक्षा

उत्पादन फीडबैक आधारित सतत प्रक्रिया सुधार

यह व्यवस्थित तरीका यह सुनिश्चित करता है कि SUNSAM PCBA पहली कोशिशों और बड़ी मात्रा में निर्माण दोनों के लिए अच्छी पैदावार और समान गुणवत्ता बनाए रखता है।

उद्योग अनुप्रयोग जिनमें सख्त तापमान नियंत्रण की आवश्यकता होती है

कुछ अनुप्रयोगों में सटीक सोल्डरिंग तापमान नियंत्रण बहुत महत्वपूर्ण है जैसे:

औद्योगिक नियंत्रण प्रणाली

पावर इलेक्ट्रॉनिक्स बोर्ड और पावर प्रबंधन बोर्ड

संचार और नेटवर्किंग उपकरण

उपभोक्ता इलेक्ट्रॉनिक्स उच्च घनत्व

ऑटोमोटिव और उच्च-विश्वसनीयता इलेक्ट्रॉनिक्स

SUNSAM के विभिन्न क्षेत्रों के PCBA अनुभव, हमें विभिन्न प्रकार के तकनीकी अनुरोधों के सोल्डरिंग मापदंडों के साथ समायोजित होने देते हैं।

ग्राहक सनसैम पीसीबीए पर भरोसा क्यों करते हैं?

ग्राहक SUNSAM PCBA के पास क्षमता के लिए नहीं बल्कि प्रक्रिया के लिए जाते हैं।

डीप सोल्डरिंग धातुकर्म एवं तापीय व्यवहार

डिजाइनिंग और निर्माण प्रक्रिया के दौरान मजबूत इंजीनियरिंग समर्थन

मानकीकृत प्रक्रिया नियंत्रण के माध्यम से लगातार गुणवत्ता

छिपे हुए दोष जोखिम और क्षेत्र विफलता को कम करें

सनसम पीसीबीए जैसे ग्राहकों की उत्पाद विश्वसनीयता बढ़ाने के लिए तापमान द्वारा नियंत्रित महत्वपूर्ण मापदंडों वाले सोल्डर, बाजार में प्रतिस्पर्धात्मकता बढ़ाते हैं।

निष्कर्ष

पीसीबीए में सोल्डरिंग तापमान एक बहुत ही महत्वपूर्ण और जटिल तत्व है। विश्वसनीय सोल्डर इकाइयों तक पहुंचने, तत्वों की सुरक्षा करने और लंबे समय तक कमोडिटी दक्षता सुनिश्चित करने के लिए पूर्व-पहचान विनियमन महत्वपूर्ण है।

सनसम पीसीबीए में PCBA सेवा है, जो उन्नत SMT उपकरण, तापमान निगरानी प्रणाली, पेशेवर इंजीनियरिंग स्टाफ से सुसज्जित है। हम पीसीबीए प्रदान करते हैं जो उच्च गुणवत्ता का है और इसका उपयोग किया जा सकता है।

हमारी सोल्डरिंग प्रक्रिया सेवा या पीसीबीए विनिर्माण सेवा के बारे में किसी भी अन्य प्रश्न के लिए, आगे की पूछताछ के लिए हमसे संपर्क करने के लिए आप सभी का स्वागत है।सनसम पीसीबीए.
