PCBA Model:
XX-CT-YT12350-GL-DWJ-5KF-YT1.0Control Board Type:
6 किलोवाट पृथक एकीकृत नियंत्रण बोर्डOperating Voltage Range:
एसी 150-280 वी, 50 हर्ट्ज (स्विच-मोड पावर सप्लाई संस्करण)Rated Voltage:
एसी 220 वीMaximum Load Power:
6,000 डब्ल्यूHeating Control Outputs:
3 ताप नियंत्रण आउटपुटPower Levels:
7 स्तरPower at Each Level:
1,400 / 2,200 / 2,400 / 3,600 / 3,800 / 4,600 / 6,000 डब्ल्यूTemperature Setting Range:
30-55°CActivation Flow Rate:
1.5 एल/मिनटShut-Off Flow Rate:
1.3 एल/मिनटTemperature Sensor:
50 kΩ NTC, 25°C / 50 kΩ NTC 25°C परTouch Panel Compatibility:
4 मिमी ग्लास या 2 मिमी प्लास्टिक पैनल का समर्थन करता हैAI Smart Control:
इनलेट जल तापमान के अनुसार स्वचालित रूप से पावर स्तर का चयन करता हैPreset Temperature Modes:
चाइल्ड मोड 38°C, वयस्क मोड 42°C, सीनियर मोड 45°CDisplay Information:
आउटलेट तापमान, सेट तापमान, ऑपरेटिंग समय, हीटिंग स्थिति, ऑपरेटिंग मोड और फॉल्ट कोडParameter Memory:
स्वचालित अंशांकन और स्थिर-तापमान पैरामीटर्स की मेमोरीNo-Flow Standby:
जल प्रवाह रुकने के लगभग 2 सेकंड बाद स्टैंडबाय में प्रवेश करता है और कुंजी संचालन या जल प्रवाह द्वारा जाग जाता हैOperating Temperature:
-15°C से 65°COperating Humidity:
10%-95% आरएच

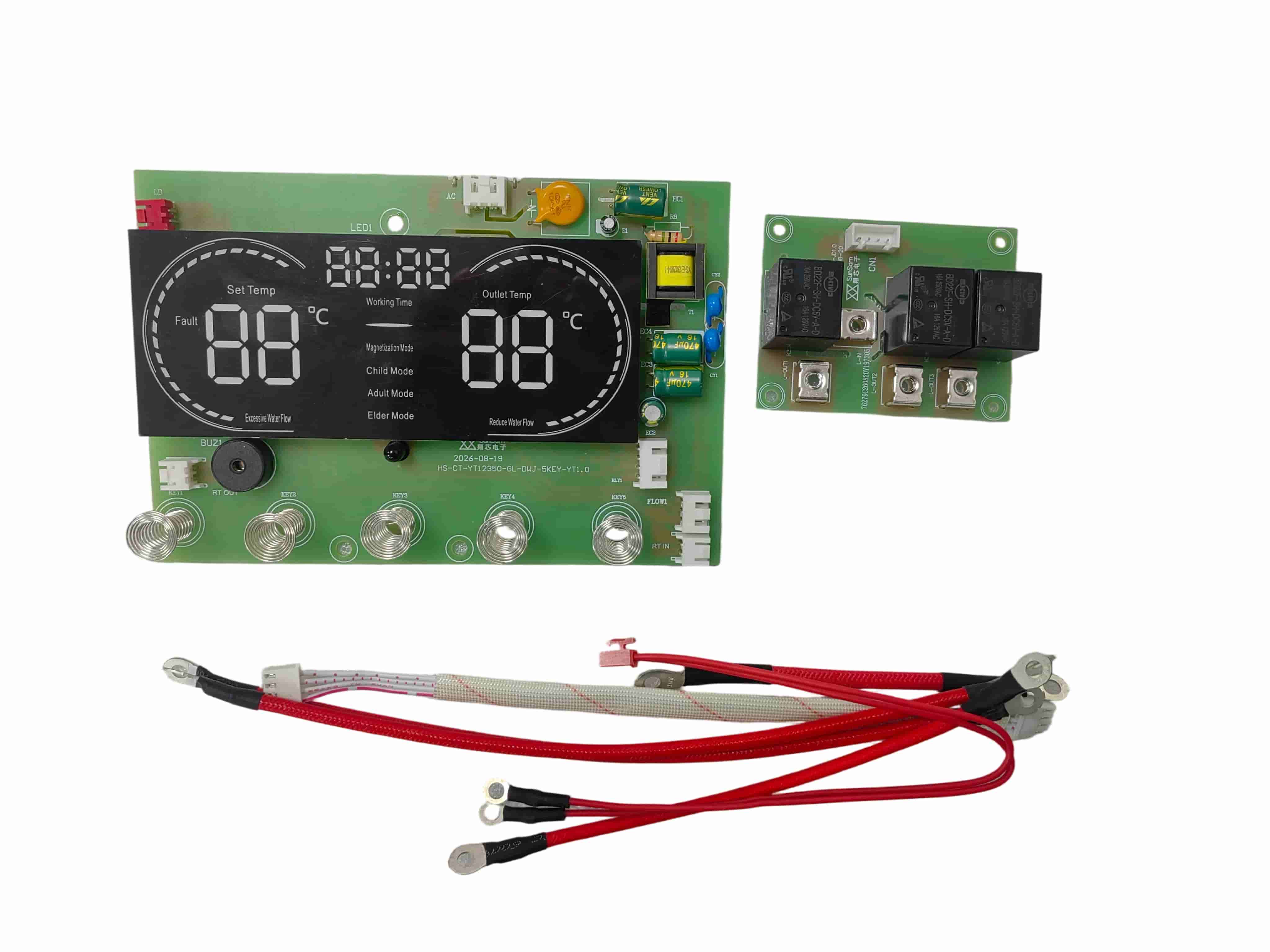

CT12350 इंस्टेंट इलेक्ट्रिक वॉटर हीटर PCBA 220 V, 6 kW इंस्टेंट वॉटर-हीटिंग सिस्टम के लिए विकसित एक एकीकृत नियंत्रण समाधान है। यह एक पीसीबीए पर चरणबद्ध हीटिंग नियंत्रण, जल-प्रवाह का पता लगाने, तापमान विनियमन, एलईडी डिस्प्ले नियंत्रण और कई दोष-सुरक्षा कार्यों को जोड़ता है।
घरेलू इंस्टेंट इलेक्ट्रिक वॉटर हीटर और अनुकूलित गर्म-पानी उपकरणों के लिए डिज़ाइन किया गया, CT12350 विभिन्न OEM और ODM परियोजनाओं के लिए हार्डवेयर, फर्मवेयर, डिस्प्ले और इंटरफ़ेस अनुकूलन का समर्थन करता है।
परीक्षण किया गया स्विच-मोड बिजली आपूर्ति संस्करण 50 हर्ट्ज पर एसी 150-280 वी से संचालित होता है। AC 220 V के रेटेड वोल्टेज पर, PCBA 6,000 W के अधिकतम हीटिंग लोड का समर्थन करता है और तीन हीटिंग आउटपुट समूहों को नियंत्रित करता है।
अधिक लचीला तापमान विनियमन प्रदान करने के लिए सात शक्ति स्तर उपलब्ध हैं:
- स्तर 1: 1,400 डब्ल्यू
- स्तर 2: 2,200 डब्ल्यू
- स्तर 3: 2,400 डब्ल्यू
- स्तर 4: 3,600 डब्ल्यू
- स्तर 5: 3,800 डब्ल्यू
- स्तर 6: 4,600 डब्ल्यू
- स्तर 7: 6,000 डब्ल्यू
बहु-स्तरीय हीटिंग डिज़ाइन नियंत्रक को ऑपरेटिंग मोड, पानी के तापमान और हीटिंग की मांग के अनुसार उपयुक्त आउटपुट का चयन करने की अनुमति देता है।
CT12350 वॉटर हीटर नियंत्रण बोर्ड 30-55°C की समायोज्य तापमान सीमा प्रदान करता है। तापमान का पता लगाने और प्रतिक्रिया को नियंत्रित करने के लिए 50 kΩ NTC तापमान सेंसर का उपयोग किया जाता है।
एआई मोड में, पीसीबीए इनलेट पानी के तापमान के अनुसार स्वचालित रूप से एक उपयुक्त पावर स्तर और लक्ष्य तापमान का चयन करता है। परीक्षण रिपोर्ट में दर्ज इनलेट-तापमान स्थितियों के तहत प्रोग्राम किए गए एआई तापमान सेटिंग्स 39 डिग्री सेल्सियस से 45 डिग्री सेल्सियस तक होती हैं।
सुविधाजनक संचालन के लिए तीन तापमान मोड भी उपलब्ध हैं:
- चाइल्ड मोड: 38°C
- वयस्क मोड: 42°C
- वरिष्ठ मोड: 45°C
नियंत्रक स्वचालित अंशांकन और स्थिर-तापमान मापदंडों की स्मृति का समर्थन करता है। 25 डिग्री सेल्सियस के इनलेट तापमान और 1.5 एल/मिनट और 3 एल/मिनट की प्रवाह दर पर रिकॉर्ड किए गए नमूना परीक्षणों के आधार पर, मापा गया आउटलेट तापमान परीक्षण किए गए सेटपॉइंट पर लगभग ±2 डिग्री सेल्सियस के भीतर रहा।
पीसीबीए हीटिंग नियंत्रण प्रक्रिया तब शुरू करता है जब पता चला जल प्रवाह लगभग 1.5 एल/मिनट तक पहुंच जाता है। जब प्रवाह लगभग 1.3 लीटर/मिनट तक कम हो जाता है तो तापन रुक जाता है।
जब कोई जल प्रवाह का पता नहीं चलता है, तो नियंत्रक लगभग दो सेकंड के बाद स्टैंडबाय में प्रवेश करता है। किसी कुंजी को दबाकर या जल प्रवाह को बहाल करके डिस्प्ले को पुनः सक्रिय किया जा सकता है। यह नियंत्रण तर्क वास्तविक पानी की मांग के साथ हीटिंग ऑपरेशन को समन्वयित करने में मदद करता है।
CT12350 इंस्टेंट इलेक्ट्रिक वॉटर हीटर PCBA पांच मुख्य नियंत्रण कुंजी प्रदान करता है:
- शक्ति
- तापमान या बिजली में वृद्धि
- तापमान या बिजली में कमी
- ऐ
- मोड चयन

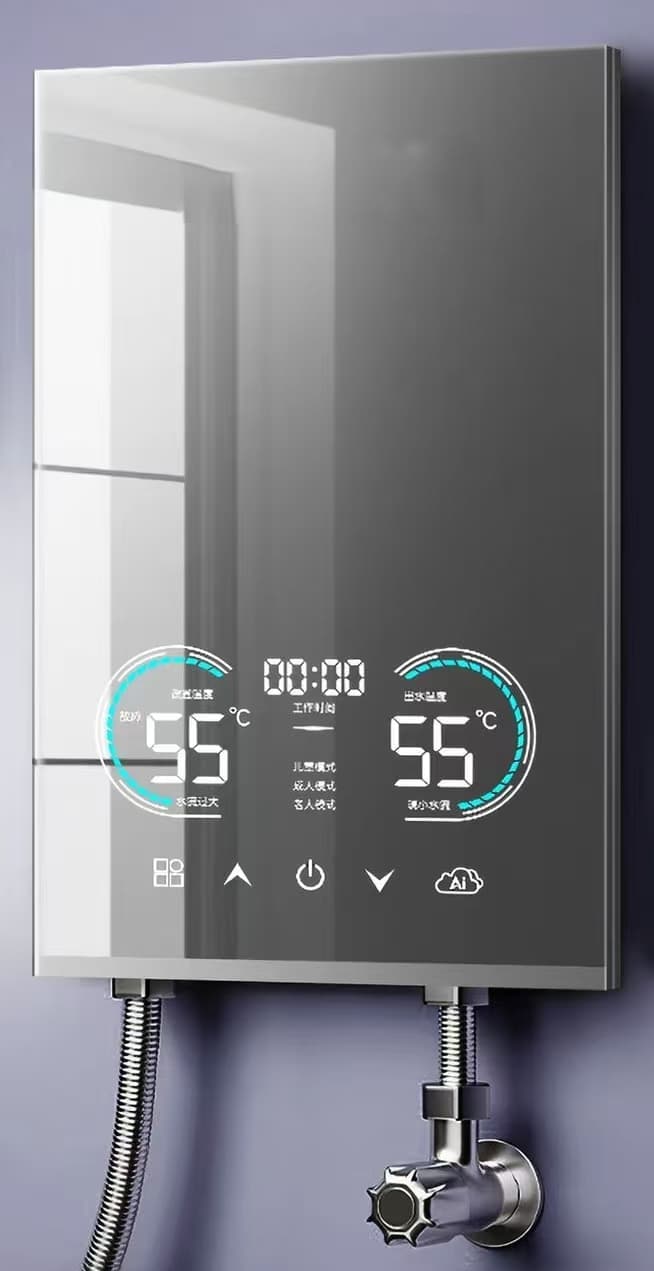

स्पर्श-नियंत्रण इंटरफ़ेस सतह पर लगे 4 मिमी ग्लास पैनल या 2 मिमी प्लास्टिक पैनल के माध्यम से संचालित हो सकता है, जिससे उपकरण निर्माता को अलग-अलग फ्रंट-पैनल डिज़ाइन विकसित करने की अनुमति मिलती है।
एलईडी डिस्प्ले प्रस्तुत कर सकता है:
- आउटलेट पानी का तापमान
- तापमान सेट करें
- ऑपरेटिंग समय
- ताप स्थिति
- पावर-ऑन स्थिति
- चयनित ऑपरेटिंग मोड
- दोष कोड
डिस्प्ले आइकन और इंटरफ़ेस लेआउट को उत्पाद की उपस्थिति और ग्राहकों की आवश्यकताओं के अनुसार समायोजित किया जा सकता है।
CT12350 में तत्काल इलेक्ट्रिक वॉटर हीटर अनुप्रयोगों के लिए कई नियंत्रण और दोष-निदान कार्य शामिल हैं।
जब आउटलेट तापमान 63°C तक पहुँच जाता है, तो नियंत्रक स्वचालित रूप से हीटिंग आउटपुट को एक पावर स्तर तक कम कर देता है। यदि तापमान 65°C तक पहुँच जाता है या उससे अधिक हो जाता है, तो E4 अति-तापमान अलार्म सक्रिय हो जाता है और ताप रुक जाता है। तापमान 55 डिग्री सेल्सियस से नीचे आने के बाद सामान्य परिचालन फिर से शुरू हो सकता है।
नियंत्रक भी समर्थन करता है:
- E1 लीकेज फॉल्ट अलार्म और हीटिंग कट-ऑफ
- E2 आउटलेट तापमान सेंसर ओपन-सर्किट या शॉर्ट-सर्किट सुरक्षा
- तापमान सेंसर की खराबी दूर होने के बाद स्वचालित पुनर्प्राप्ति
- आसान निरीक्षण और रखरखाव के लिए फॉल्ट-कोड डिस्प्ले
अंतिम सुरक्षा प्रदर्शन संपूर्ण उपकरण डिज़ाइन, सेंसर, वायरिंग, हीटिंग सिस्टम और अन्य सुरक्षा घटकों पर निर्भर करता है।
| पैरामीटर | विशिष्टता |
|---|---|
| उत्पाद मॉडल | CT12350 |
| उत्पाद प्रकार | इंस्टेंट इलेक्ट्रिक वॉटर हीटर पीसीबीए |
| नियंत्रण बोर्ड डिजाइन | पृथक एकीकृत नियंत्रण बोर्ड |
| ऑपरेटिंग वोल्टेज | एसी 150-280 वी, 50 हर्ट्ज |
| रेटेड वोल्टेज | एसी 220 वी |
| अधिकतम ताप भार | 6,000 डब्ल्यू |
| ताप नियंत्रण आउटपुट | 3 समूह |
| शक्ति स्तर | 7 स्तर |
| तापमान सेटिंग रेंज | 30-55°C |
| सक्रियण प्रवाह दर | 1.5 एल/मिनट |
| शट-ऑफ प्रवाह दर | 1.3 एल/मिनट |
| तापमान सेंसर | 25°C पर 50 kΩ NTC |
| प्रीसेट मोड | बच्चा 38°C, वयस्क 42°C, वरिष्ठ 45°C |
| टच पैनल संगतता | 4 मिमी ग्लास या 2 मिमी प्लास्टिक पैनल |
| ऑपरेटिंग तापमान | -15°C से 65°C |
| संचालन आर्द्रता | 10%-95% आरएच |
नमूना सत्यापन के दौरान, स्विच-मोड बिजली आपूर्ति संस्करण असामान्य प्रदर्शन के बिना एसी 280 वी पर लगातार आठ घंटे तक संचालित हुआ। सिस्टम 65°C और 90% सापेक्ष आर्द्रता के परीक्षण वातावरण में भी आठ घंटे तक संचालित हुआ।
ये परिणाम परीक्षण किए गए नमूने और निर्दिष्ट परीक्षण स्थितियों से संबंधित हैं। पीसीबीए को ग्राहक के संपूर्ण वॉटर हीटर में एकीकृत करने के बाद अंतिम विद्युत, पर्यावरण और सुरक्षा विशिष्टताओं को फिर से सत्यापित किया जाना चाहिए।
CT12350 का उपयोग अनुकूलित तत्काल इलेक्ट्रिक वॉटर हीटर परियोजनाओं के लिए एक संदर्भ नियंत्रण मंच के रूप में किया जा सकता है। उपलब्ध इंजीनियरिंग और विनिर्माण सेवाओं में शामिल हैं:
- पीसीबीए हार्डवेयर डिज़ाइन
- एंबेडेड फर्मवेयर विकास
- ताप-नियंत्रण तर्क अनुकूलन
- प्रदर्शन और स्पर्श-इंटरफ़ेस अनुकूलन
- कनेक्टर और वायरिंग-हार्नेस अनुकूलन
- तापमान और प्रवाह-सेंसर का मिलान
- घटक सोर्सिंग
- एसएमटी और डीआईपी असेंबली
- क्रियात्मक परीक्षण
- प्रोटोटाइप और बैच उत्पादन
परियोजना मूल्यांकन के लिए, ग्राहक आवश्यक ऑपरेटिंग वोल्टेज, हीटिंग पावर, उत्पाद आयाम, डिस्प्ले डिज़ाइन, सेंसर विनिर्देश, वायरिंग आरेख और लक्ष्य सुरक्षा मानक प्रदान कर सकते हैं।
CT12350 नियंत्रण प्लेटफ़ॉर्म इसके लिए उपयुक्त है:
- घरेलू तात्कालिक इलेक्ट्रिक वॉटर हीटर
- तत्काल इलेक्ट्रिक शॉवर वॉटर हीटर
- कॉम्पैक्ट वॉल-माउंटेड वॉटर हीटर
- बाथरूम और रसोई के गर्म पानी के उपकरण
- अनुकूलित OEM और ODM वॉटर-हीटिंग सिस्टम
यदि आप 220 वी इंस्टेंट वॉटर हीटर विकसित कर रहे हैं और अनुकूलन योग्य 6 किलोवाट नियंत्रण पीसीबीए की आवश्यकता है, तो अपने उत्पाद विनिर्देशों, चित्रों या मौजूदा नमूनों के साथ सनसैम से संपर्क करें। हमारी इंजीनियरिंग टीम नियंत्रण आवश्यकताओं का मूल्यांकन कर सकती है और एक उपयुक्त पीसीबीए विकास और विनिर्माण प्रस्ताव तैयार कर सकती है।
